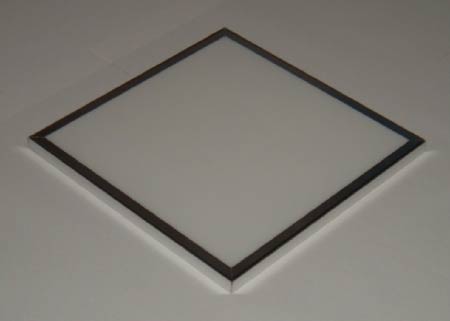

LAMPADA LED DA SOFFITTO CRAM ILX

Caratteristiche generali

  • Basso consumo e  lunga durata.
  • Facilità di montaggio , niente scassi si monta con 4 viti.
  • Disponibile in varie dimensioni/luminosità.
  • Spessore lampada , per tutte le versioni  =  1,5 cm
  • Assenza di manutenzione, e modalità di funzionamento in luce di emergenza con kit tampone.
  • Alimentazione a bassa tensione.

La lampada è composta di due parti distinte :
1) la   BASE   con piastra metallica , già completa di  schede led da fissare al soffitto con 4 viti (fornite).
2) la  PROTEZIONE   della lampada ( plexiglass con telaio metallico ) che si fissa alla base con inserti magnetici ( è sufficiente posizionarla , niente  viti).

Versioni disponibili :
IL4 – IL6 – IL8 – IL16

Dati tecnici generali

Limiti di alimentazione

22Vcc … 28Vcc

Angolo di emissione luce

100°

Colore luce - tipico

4000 – 4100 K

Spessore lampada compreso base + protezione

1 , 5 cm

Dati tecnici specifici per ogni versione


IL4

IL6

IL8

IL16

Dimensione

35 x 25 cm

35 x 35 cm

43 x 43 cm

60 x 60 cm

Consumo

480 mA

720 mA

960 mA

1920 mA

Potenza tipica

11,2 W

16,8 W

22,4 W

44,8 W

Intensità Luminosa tipica

300 cd

450 cd

600 cd

1200 cd

Illuminamento  diretto perpendicolare a  1 m

200 lux

300 lux

400 lux

800 lux

Illuminamento  medio nel lobo a 1 m

180 lux

270 lux

370 lux

760 lux

Controllo interno a corrente costante  -  Le schede elettroniche interne ( da 4 a 16 ) sono  distinte con a loro volta  due linee distinte di alimentazione  sempre con controllo  a corrente costante .
La lunghezza del cavetto di alimentazione in uscita dalla lampada è di  1,5 m.

PRODOTTI OPZIONALI ASSOCIABILI ALLA LAMPADA ILX

  • Alimentatore semplice da rete
  • KIT Batteria tampone con caricabatterie automatico  incorporato

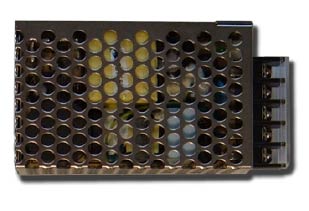

Alimentatore semplice da rete

ALIMENTATORE   versione 230Vac / 24Vcc
Codice  AL25     =       per le lampade  IL4 , IL6
Codice  AL75     =       per le lampade  IL8 , IL16



AL25

AL75

lunghezza ( con morsettiera)

92 mm

144 mm

larghezza

51 mm

98 mm

altezza

28 mm

38 mm

Provvisto di fori per il fissaggio direttamente sullo chassis metallico

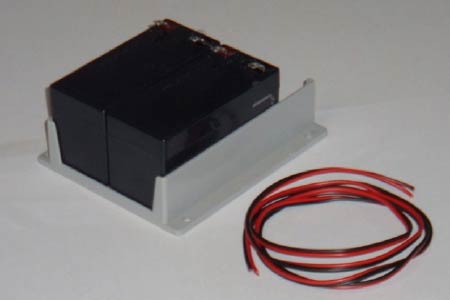

KIT Batteria tampone con caricabatterie automatico incorporato

Codice  BT-EM
Da ogni lampada ILX esce un cavetto bipolare dedicato alla luce di emergenza.
Ogni lampada ILX , ha una scheda interna per la luce di emergenza.
Con il kit BT-EM , la luce di emergenza è garantita per almeno 5 h.

lunghezza

130 mm

larghezza ( con flangiatura per fissaggio)

110 mm

altezza

62 mm

Cavetto in dotazione ( lunghezza )

1500 mm


Note per il kit BT-EM :

  • funziona solo se abbinato agli alimentatori AL25 e AL75.
  • Controllare il manuale d’uso ILX , per i tempi di ricarica del kit BT-EM.
