Versioni Kit Pesacarico

I pesacarico di Cram Srl sono in grado di misurare il carico in cabina mediante la rilevazione della deformazione dell'arcata, la tensione delle funi, la misura diretta. Non richiedono nessun intervento strutturale per l'applicazione e sono dotati di estrema sensibilità e resistenza, riuscendo a misurare sia i carichi più bassi che quelli eccessivi.
I pesacarico della produzione Cram Srl si distinguono per la semplicità di montaggio di tutti i modelli e per la calibrazione diretta e intuitiva.

scheda tecnica

Elettronica radiocomandata 7CRX. Alternativa all'elettronica tradizionale digitale 2CAX, compatibile con tutti i sensori SBOT, CLR1, CLR2, PTG1, PTG2

Elettronica digitale 7CAD con visore interno. Alternativa all'elettronica tradizionale digitale 2CAX, compatibile con tutti i sensori SBOT, CLR1, CLR2, PTG1, PTG2

Sensore di deformazione CR-L1, misure indirette.
Dispositivo di facile installazione e calibrazione. Sensore in acciaio ad alta resistenza, di dimensioni molto contenute (90x25xH20 mm). Applicabile direttamente a travi o a strutture metalliche. Non richiede nessun intervento strutturale per l'applicazione. Altissima sensibilità alla deformazione Accuratezza di misura ottima. Cavo standard da 700 mm, composto da 5 fili. Protezione contro temperatura, umidità, polvere. Fornito con il kit di viti necessarie al fissaggio.
Applicazioni tipiche

Elettronica tipo 7CRX , versione radiocomandata , da abbinare ai sensori

Dispositivo elettronico completamente digitale, munito di ricevitore interno, calibrazione con radiocomando RR.
L’attivazione della programmazione è eseguibile con un filo da remoto.
Una volta fissata e cablata , l’elettronica non necessita di altre operazioni (sia per calibrazione che per operatività).
Fornibile da 1 a 4 soglie programmabili (la X sta a significare il numero di soglie).
L'elettronica viene fornita dalla comoda scatola flangiata, con pratico coperchio a molla.
Le dimensioni sono contenute 120x110x30h mm compresa la flangiatura.
La memorizzazione dello zero e delle soglie, avviene utilizzando il radiocomando RR , da remoto.
Provvista di avvisatore acustico, che permette di seguire passo-passo le fasi di calibrazione.
L'alimentazione può essere fornita indifferentemente, in tensione continua o alternata con range molto estesi.
Possibilità di calibrare i punti di soglia con pesi bassi rispetto al valore di pieno carico (calibrazione percentuale).
L' elettronica è provvista di uscita dati seriale (altre applicazioni possibili).
L’elettronica è provvista di uscita analogica 0…10Vcc per il controllo dell'inverter.

Radiocomando RR Strumento UNA-TANTUM
Indispensabile per il funzionamento dell’elettronica 7CRX (ma comune per il funzionamento di tutte le elettroniche 7CRX).

Visore tipo VISO-2C (OPZIONALE)
Contenuto in apposita scatola in alluminio resistente agli urti. Collegabile alle porte seriali delle elettroniche sopra citate. Display a cristalli liquidi semi-grafico. Selezione retroilluminazione. Visualizzazione del peso corrente. Possibilità di visualizzare tutti i dati memorizzati.

Sensore di deformazione PTG1, misure indirette.
Piastra in acciaio trattato dimensioni 100 x 120 mm. Applicabile in apparati fino a 8 funi (Max 2500 Kg). Versione PTG1-5 per funi da 5 a 6 mm. Versione PTG1-6 per funi da 6,5 a 8 mm. Versione PTG1-std per funi da 9 a 11 mm. Versione PTG1-13 per funi da 12 e 13 mm. Calibrazione e installazione estremamente semplici. Si applica serrando 3 viti. Non richiede nessun intervento strutturale per l' applicazione. Altissima sensibilità, misura semi-diretta. Accuratezza di misura ottima. Cavo standard da 2 metri, composto da 5 fili. Protezione contro temperatura, umidità e polvere.	<
Applicazioni tipiche

Elettronica tipo 7CRX , versione radiocomandata , da abbinare ai sensori

Dispositivo elettronico completamente digitale, munito di ricevitore interno, calibrazione con radiocomando RR.
L’attivazione della programmazione è eseguibile con un filo da remoto.
Una volta fissata e cablata , l’elettronica non necessita di altre operazioni (sia per calibrazione che per operatività).
Fornibile da 1 a 4 soglie programmabili (la X sta a significare il numero di soglie).
L'elettronica viene fornita dalla comoda scatola flangiata, con pratico coperchio a molla.
Le dimensioni sono contenute 120x110x30h mm compresa la flangiatura.
La memorizzazione dello zero e delle soglie, avviene utilizzando il radiocomando RR , da remoto.
Provvista di avvisatore acustico, che permette di seguire passo-passo le fasi di calibrazione.
L'alimentazione può essere fornita indifferentemente, in tensione continua o alternata con range molto estesi.
Possibilità di calibrare i punti di soglia con pesi bassi rispetto al valore di pieno carico (calibrazione percentuale).
L' elettronica è provvista di uscita dati seriale (altre applicazioni possibili).
L’elettronica è provvista di uscita analogica 0…10Vcc per il controllo dell'inverter.

Radiocomando RR Strumento UNA-TANTUM
Indispensabile per il funzionamento dell’elettronica 7CRX (ma comune per il funzionamento di tutte le elettroniche 7CRX).

Visore tipo VISO-2C (OPZIONALE)
Contenuto in apposita scatola in alluminio resistente agli urti. Collegabile alle porte seriali delle elettroniche sopra citate. Display a cristalli liquidi semi-grafico. Selezione retroilluminazione. Visualizzazione del peso corrente. Possibilità di visualizzare tutti i dati memorizzati.

KIT SBOT / 2CAX

composto da: sensore a compressione SBOT , elettronica di pilotaggio 2CAX
Sensore a compressione diametro 50mm , altezza 13mm - Portata Max 1000 Kg. Calibrazione ed installazione estremamente semplici - Si applica serrando 4 viti - - Altissima sensibilità, misura semi-diretta - Accuratezza di misura ottima - Cavo standard da 2 metri, composto da 4 fili - Protezione contro temperatura, umidità e polvere

Dispositivo elettronico completamente digitale, non vi sono trimmer o regolazioni analogiche da eseguire - Fornibile da 1 a 4 soglie programmabili - L'elettronica viene fornita nella comoda scatola flangiata, con pratico coperchio a molla - Dimensioni contenute 120x110x30h mm compresa la flangiatura - La memorizzazione dello zero e delle soglie, avviene in modo automatico pigiando dei tasti - Provvista di indicatori luminosi, che permettono di seguire passo-passo le fasi di calibrazione e controllo - L'alimentazione può essere fornita indifferentemente, in tensione continua o alternata con range molto estesi - Possibilità di calibrare i punti di soglia con pesi bassi rispetto al valore di pieno carico (calibrazione percentuale) - Possibilità di modificare i punti di soglia, senza applicare nessun peso - L'elettronica è provvista di uscita dati seriale , uscita analogica , ed altro.

Specifiche tecniche generali del kit completo della parte elettronica.

PARAMETRO	VALORE	UNITA' di MISURA
CAMPO MASSIMO DI ALIMENTAZIONE CC	16...50	V
CAMPO MASSIMO DI ALIMENTAZIONE AC	12...36	V
ASSORBIMENTO TIPICO	0,15	V
LINEARITA’	±0,01	% del FS
CAMPO DI TEMPERATURA	0...50	°C
VARIAZIONE MASSIMA DI ZERO NEL CAMPO DI TEMPERATURA	±0,5	% del FS
VARIAZIONE MASSIMA DI GUADAGNO NEL CAMPO DI TEMPERATURA	±0,5	% del FS
UMIDITA’ MASSIMA AMMESSA	93	% (non condensante)

Il campo di regolazione dell’amplificazione, dello zero, e dei punti di soglia , è automatico e gestito internamente dall’elettronica. I valori di linearità e variazioni nel campo di temperatura , sono riferite a sensore in misura parzialmente diretta.

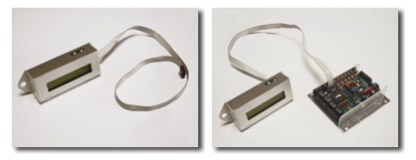

OPZIONALE - VISORE TIPO VISO-2C - STRUMENTO UNA-TANTUM

Contenuto in apposita scatola resistente agli urti - Collegabile alla porta seriale dell’ elettronica sopra citata - Display a cristalli liquidi semi-grafico - Selezione retroilluminazione - Visualizzazione del peso corrente - Possibilità di visualizzare tutti i dati memorizzati.

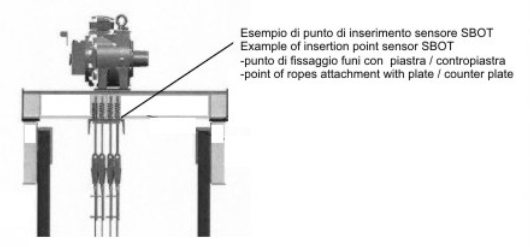

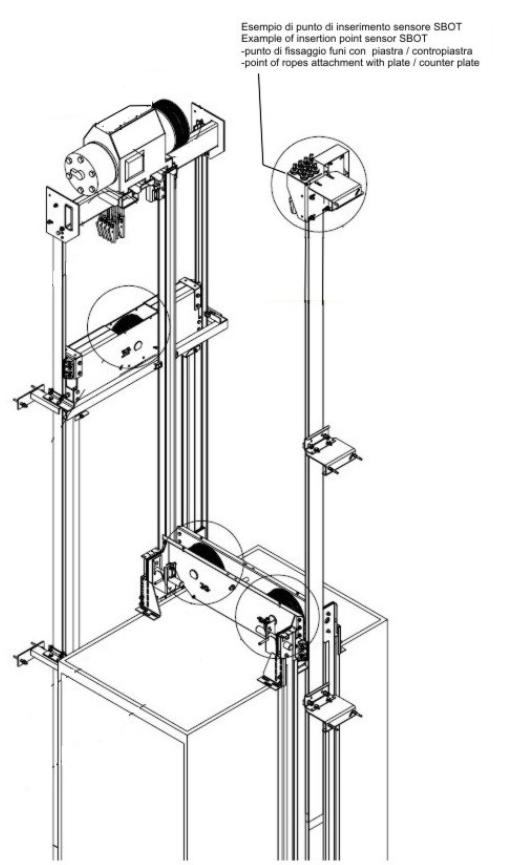

Sensore a compressione SBOT

Molto economico

Vedi

Kit pesacarico con sensore di deformazione CRL1

Molto economico

Vedi

Kit pesacarico con sensore di deformazione CRL2 a lunghezza ridotta 70mm

Molto economico

Vedi

Sensore di deformazione CR-L1, misure indirette.
Dispositivo di facile installazione e calibrazione. Sensore in acciaio ad alta resistenza, di dimensioni molto contenute (90x25xH20 mm). Applicabile direttamente a travi o a strutture metalliche. Non richiede nessun intervento strutturale per l'applicazione. Altissima sensibilità alla deformazione Accuratezza di misura ottima. Cavo standard da 700 mm, composto da 5 fili. Protezione contro temperatura, umidità, polvere. Fornito con il kit di viti necessarie al fissaggio.
Applicazioni tipiche

Elettronica tipo 2C-Ax, da abbinare al sensore CR-L1 per misure indirette.

Dispositivo elettronico completamente digitale, non vi sono trimmer o regolazioni analogiche da eseguire.
Fornibile da 1 a 4 soglie programmabili (la X sta a significare il numero di soglie).
L'elettronica viene fornita dalla comoda scatola flangiata, con pratico coperchio a molla.
Le dimensioni sono contenute 120x110x30h mm compresa la flangiatura.
La memorizzazione dello zero e delle soglie, avviene in modo automatico pigiando dei tasti.
Provvista di indicatori luminosi, che permettono di seguire passo-passo le fasi di calibrazione e controllo.
L'alimentazione può essere fornita indifferentemente, in tensione continua o alternata con range molto estesi.
Possibilità di calibrare i punti di soglia con pesi bassi rispetto al valore di pieno carico (calibrazione percentuale).
Possibilità di modificare i punti di soglia, senza applicare nessun peso.
L'elettronica è provvista di uscita dati seriale (altre applicazioni possibili).
L’elettronica è provvista di uscita analogica 0…10Vcc per il controllo dell'inverter.

Visore tipo VISO-2C (OPZIONALE)
Contenuto in apposita scatola in alluminio resistente agli urti. Collegabile alle porte seriali delle elettroniche sopra citate. Display a cristalli liquidi semi-grafico. Selezione retroilluminazione. Visualizzazione del peso corrente. Possibilità di visualizzare tutti i dati memorizzati.

Sensore di deformazione CRL2 a lunghezza ridotta 70mm, misure indirette.
Dispositivo di facile installazione e calibrazione. Sensore in acciaio ad alta resistenza, di dimensioni molto contenute (70x25xH20 mm). Applicabile direttamente a travi o a strutture metalliche. Non richiede nessun intervento strutturale per l'applicazione. Altissima sensibilità alla deformazione Accuratezza di misura ottima. Cavo standard da 700 mm, composto da 5 fili. Protezione contro temperatura, umidità, polvere. Fornito con il kit di viti necessarie al fissaggio.
Applicazioni tipiche

Elettronica tipo 2C-Ax, da abbinare al sensore CR-L2 per misure indirette.

Dispositivo elettronico completamente digitale, non vi sono trimmer o regolazioni analogiche da eseguire.
Fornibile da 1 a 4 soglie programmabili (la X sta a significare il numero di soglie).
L'elettronica viene fornita dalla comoda scatola flangiata, con pratico coperchio a molla.
Le dimensioni sono contenute 120x110x30h mm compresa la flangiatura.
La memorizzazione dello zero e delle soglie, avviene in modo automatico pigiando dei tasti.
Provvista di indicatori luminosi, che permettono di seguire passo-passo le fasi di calibrazione e controllo.
L'alimentazione può essere fornita indifferentemente, in tensione continua o alternata con range molto estesi.
Possibilità di calibrare i punti di soglia con pesi bassi rispetto al valore di pieno carico (calibrazione percentuale).
Possibilità di modificare i punti di soglia, senza applicare nessun peso.
L'elettronica è provvista di uscita dati seriale (altre applicazioni possibili).
L’elettronica è provvista di uscita analogica 0…10Vcc per il controllo dell'inverter.

Visore tipo VISO-2C (OPZIONALE)
Contenuto in apposita scatola in alluminio resistente agli urti. Collegabile alle porte seriali delle elettroniche sopra citate. Display a cristalli liquidi semi-grafico. Selezione retroilluminazione. Visualizzazione del peso corrente. Possibilità di visualizzare tutti i dati memorizzati.

Kit pesacarico con piastra complessiva per funi PTG1

Molto economico

Vedi

Kit pesacarico con piastra complessiva per funi PTG2 versione ridotta "slim"

Molto economico

Vedi

Sensore di deformazione PTG2 versione ridotta "slim".

Piastra in acciaio trattato dimensioni 100 x 65 mm.
Applicabile in apparati con portata Max 2500 Kg (portate più alte sono possibili, necessario specificare)
Versione PTG2-6 per funi da 5 a 6,5 mm. nr 5/6 funi
Versione PTG2-std per funi da 8 a 11 mm.nr 4/5 funi
Versione PTG2-13 per funi da 12 e 13 mm. nr 3 funi
Calibrazione e installazione estremamente semplici.
Si applica serrando 2 viti.
Non richiede nessun intervento strutturale per l' applicazione.
Altissima sensibilità, misura semi-diretta.
Accuratezza di misura ottima.
Cavo standard da 2 metri, composto da 5 fili.
Protezione contro temperatura, umidità e polvere.
Si possono richiedere versioni speciali per funi particolari o per cinghie.

Elettronica tipo 2C-Ax, da abbinare al sensore PTG2.

Dispositivo elettronico completamente digitale, non vi sono trimmer o regolazioni analogiche da eseguire.
Fornibile da 1 a 4 soglie programmabili (la X sta a significare il numero di soglie).
L'elettronica viene fornita dalla comoda scatola flangiata, con pratico coperchio a molla.
Le dimensioni sono contenute 120x110x30h mm compresa la flangiatura.
La memorizzazione dello zero e delle soglie, avviene in modo automatico pigiando dei tasti.
Provvista di indicatori luminosi, che permettono di seguire passo-passo le fasi di calibrazione e controllo.
L'alimentazione può essere fornita indifferentemente, in tensione continua o alternata con range molto estesi.
Possibilità di calibrare i punti di soglia con pesi bassi rispetto al valore di pieno carico (calibrazione percentuale).
Possibilità di modificare i punti di soglia, senza applicare nessun peso.
L'elettronica è provvista di uscita dati seriale (altre applicazioni possibili).
L’elettronica è provvista di uscita analogica 0…10Vcc per il controllo dell'inverter.

Visore tipo VISO-2C (OPZIONALE)
Contenuto in apposita scatola in alluminio resistente agli urti. Collegabile alle porte seriali delle elettroniche sopra citate. Display a cristalli liquidi semi-grafico. Selezione retroilluminazione. Visualizzazione del peso corrente. Possibilità di visualizzare tutti i dati memorizzati.

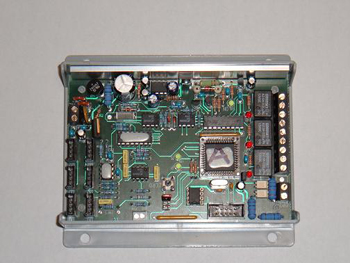

Kit pesacarico con centralina FN e con sensori individuali per funi

Senza la necessità
di calibrare con i pesi

Vedi

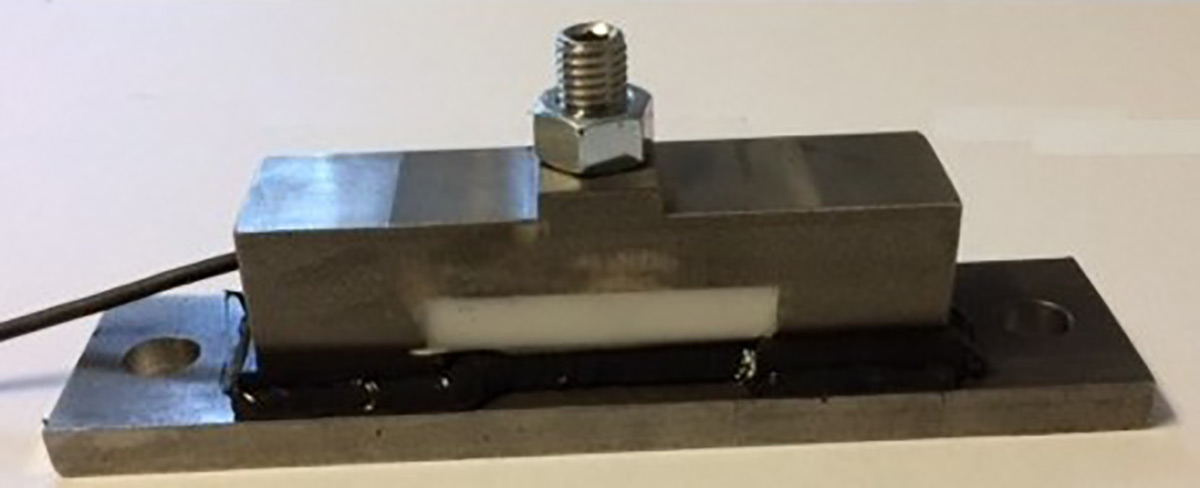

Sensore sottocabina SC con centralina serie FN.

Senza la necessità
di calibrare con i pesi

Vedi

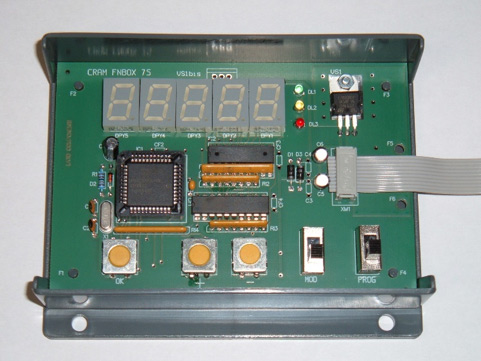

Box di programmazione per kit FN-A (UNA TANTUM)
Visore di tipo semi-grafico. Indicazioni per la programmazione immediate e guidate. Una volta calibrata l'elettronica FN-A il box di programmazione non serve più. Le dimensioni sono molto contenute. Si collega all'elettronica FN-A con la linea seriale; una volta terminata la programmazione si toglie il connettore e il kit pesacarico continua a funzionare autonomamente.
