SISTEMA COMPLETO DI ILLUMINAZIONE VANO
LAMPADA A LED TIPO ILV24-s

Caratteristiche generali

  • Lampade a bassa tensione (24Vcc)
  • Collegamenti pre-cablati , connettori “fast”
  • Bassissimo consumo, 2,8W a lampada
  • Nessun punto caldo, anche accese le lampade sono "fredde"
  • Supporto lampada, separato dalla lampada stessa
  • Ciclo di vita lungo
scheda tecnica

NOTA :  le uniche variabili in questo kit sono il numero di lampade ed il tipo di alimentatore da usare.

COMPONENTI FORNITI NEL KIT

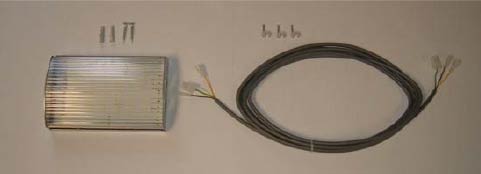

Lampada a led ILV24-s , comprensiva di cavo ( 4 metri ) di collegamento alla lampada successiva. Viti per il fissaggio lampada e cavo.

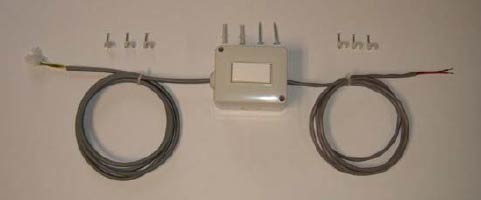

Deviatore con scatola, cavo di alimentazione ( 2 metri )  e cavo di collegamento alla prima lampada ( 2 metri ) .  Viti di fissaggio per scatola deviatore e viti di fissaggio per cavo  -  ( deviatore locale macchina ).

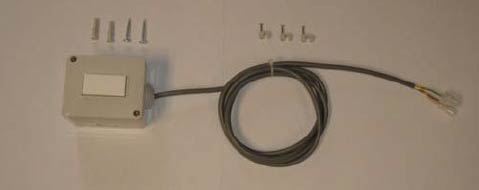

Deviatore con scatola e cavo di collegamento alla prima lampada  ( 2 metri ) .  Viti di fissaggio per scatola deviatore e viti di fissaggio per cavo  -  ( deviatore fossa ).

ALIMENTATORE   versione 230Vac / 24Vcc
Cod.  AL25         =       sino a nr°8 lampade ILV24-s
Cod.  AL75         =       da nr°9 a nr°22 lampade ILV24-s



AL25

AL75

lunghezza ( con morsettiera)

92 mm

144 mm

Larghezza

51 mm

98 mm

Altezza

28 mm

38 mm

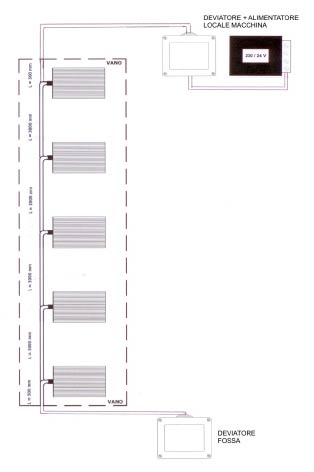

Esempio di collegamento

La disposizione delle lampade nel vano è indicativa. Adeguare il numero di lampade in relazione all’illuminamento ed al flusso luminoso necessario.



Indicazioni per il montaggio della lampada a led



  • Utilizzare un cacciavite a taglio per separare la lampada dal supporto di fissaggio a parete.
  • Una volta separati, i pezzi si presenteranno in questo modo. Supporto a sx e lampada a dx.

  • Con l’uso di una matita, segnare la posizione dei fori di fissaggio sulla parete.

  • Una volta fissato il supporto,agganciare la lampada. Spingendola sul lato come indicato, ed osservando i punti di ancoraggio.
  • NON SPINGERE LA LAMPADA ATTRAVERSO IL PLEXIGLASS TRASPARENTE.
  • Attenzione , agganciare la lampada al supporto ,tenendo i connettori elettrici sul lato corretto della lampada.
  • Il collegamento elettrico verrà eseguito attraverso gli appositi connettori “fast” , posti sul lato della lampada. Il cablaggio di collegamento è incluso nel kit. Il connettore è polarizzato con il cablaggio.

Dati tecnici generali.

Dimensione totale supporto + lampada

107 x 165  h 45 (mm)

Limiti di alimentazione

22Vcc … 28Vcc
Consumo 120 mA
Intensità Luminosa tipica 75 cd
